Быков В.В.
Новостные комплексы отдельных
вещательных компаний
(сокращенный
вариант)
Все большее число
новостных комплексов работают с
протоколом управления
оборудованием MOS (Media Object Server Communication
Protocol), ставшим фактически
стандартным протоколом для
новостных систем. MOS служит для
управления аппаратурой комплекса и
является средством интеграции
новостных компьютерных систем и
оборудования вещательного
производства. Он позволяет
компьютерной системе не только
выдавать в эфир последовательности
клипов, но и осуществлять
планирование вещания, поддерживать
связь с бригадами сотрудников и
аппаратными средствами на
различных участках
технологического процесса
производства программ, объединяя
их в единый комплекс.
Одна из ведущих вещательных
станций SWR, принадлежащая
вещательной сети ARD, является
вторым по величине вещательным
предприятием Германии. Ее
программы смотрят более 14 млн
зрителей. Станция модернизировала
оборудование и перешла к цифровым
технологиям. Последним
нововведением является цифровой
новостной комплекс в г.Майнц,
построенный на безленточной
технологии с использованием
протокола MOS. Основным условием при
проектировании нового комплекса
было «быстрое и эффективное
производство с легко осуществимым
повторным использованием
контента». Для осуществления этого
предъявлялись следующие
требования:
– безленточное производство,
включая монтаж;
– монтирование видеофонограмм на
основе серверов с прямым
воспроизведением с сервера;
– одновременный доступ к
материалам всех сотрудников;
– черновой монтаж на настольных
журналистских компьютерных
терминалах;
– минимизация использования
рабочих «бумажных» документов;
– гибкость и масштабируемость
новой системы, позволяющих ей
развиваться с появлением новых
требований.
В состав нового комплекса
оборудования станции вошли два SGI
Media Server (семиканальный и
трехканальный), сервер SGI Origin 300,
новостная компьютерная система Dalet
A.N.N. OpenMedia, система автоматизации
новостей SGТ DBOS, система
просмотра-браузинга и монтажа SGТ
VideoBrowse, кодеры Optibase MPEG-1, пять СНМ
Pinnacle Systems Liquid Blue и коммутатор Ethernet
Extreme Networks Summit.
Цифровой
безленточный комплекс станции SWR
обеспечивает большую скорость и
эффективность операций в процессе
подготовки новостей
Новостная система
построена на IT-технологии. Все
системы, включая компьютеры и
аппаратуру накопления информации,
объединены сетью Gigabit Ethernet c
коммутируемой магистральной
линией, передающей цифровые потоки
100/1000 Мбит/с. Сеть обеспечивает
пользователям и отдельным
подсистемам доступ к
медиаинформации через эффективные
системы распределения, к аппаратам
внутри и вне комплекса. Например,
отдел графики легко подключается к
инфраструктуре. Его сотрудники
имеют доступ ко всем
видеоматериалам и посылают
законченные клипы в СНМ или
передают отдельные кадры в
накопители неподвижных
изображений.
Загрузка (захват) материала от
внешних источников и с ленты
осуществляется сервером SGI Media Server.
Он имеет накопитель типа RAID-3 (на 44 ч
медиаинформации) и восемь портов:
четыре для введения материала, два
для воспроизведения, один для
кодирования с низким разрешением и
один для просмотра контента. В
новостной системе видеоинформация
передается в файловой форме, а SGI Media
Server поддерживает файловый формат
MXF. Это позволяет распространять
видео через IT-сети со скоростями
большими, чем в режиме реального
времени.
Журналист-оператор составляет
расписание захвата материалов
своей рабочей станцией, и после
активации создаются две версии
клипов. В сервере загрузки
формируется вариант с высоким
разрешением, а в отдельной системе
браузинга-монтажа SGT VideoBrowse
создается версия с низким
разрешением в формате MPEG-1.
SGI Media
Server вместе с серверами SGI Origin 300
обеспечивают загрузку, накопление,
монтаж медиаматериалов и выдачу
программ в эфир
В процессе захвата
медиаинформации файлы с высоким
разрешением одновременно
передаются из сервера загрузки в
центральный сервер контента. Этот
сервер централизованно
накапливает и сохраняет всю
медиаинформацию в течение всего
времени процесса новостного
производства. Он включает в себя
систему накопления TR-9400 типа RAID на
100 ч информации и кроме того
используется при монтаже на
системах Liquid Blue в качестве
сервера-накопителя.
При монтаже с высоким разрешением
СНМ Liquid Blue получает сетевой доступ
к материалу в накопителе
центрального сервера контента. При
этом клип не передается на
локальный диск СНМ, что сохраняет
время и место на дисковом
пространстве. Однако монтаж
производится так же, как если бы
информация размещалась на
локальном диске. Доступ к этому
файлу могут одновременно иметь
несколько пользователей.
Автоматически вырабатывается ЛМР
(в формате ALE) и адресно-временной
код. Клип может монтироваться прямо
в процессе его захвата сервером.
После завершения монтажа новый
видеосюжет автоматически
идентифицируется системой
управления медиаинформации и, если
необходимо, передается в эфирный
сервер. Одновременно клип подается
в сервер загрузки через порты
кодирования с низким разрешением.
Система автоматизации управляет
вещательными серверами по сети
через многоэлементный протокол
управления (MVCP), а не по интерфейсу
RS-232, что значительно сокращает
число кабелей между системой
автоматизации и серверами. Кроме
того, система поддерживает связь с
компьютерной новостной системой,
используя протокол управления MOS.
Он предназначен для решения
проблемы взаимодействия между
оборудованием различных
производителей, включая систему
автоматизации, новостную систему и
медиасерверы.
Вещатель Time Warner Cable
использует для новостной системы
технологию Vortex компании Pinnacle Systems.
Технология работает с протоколом MOS
и включает в себя серверы Vortex,
систему выдачи программ, СНМ Vortex 200
и систему управления
архивированием Vortex Archive Manager.
Технология «почти безленточная»,
поскольку Time Warner Cable использует при
съемке ленточные ВМФ. В процессе
загрузки информации в вещательный
сервер Vortex накапливается не только
видеоматериал с полным разрешением
в формате DV25, но и его версия с
низкой четкостью в стандарте MPEG-1 (1,5
Мбит/с, только I-кадры). Каждый
журналист со своего настольного
терминала имеет доступ к материалу
для его монтажа без посредства
копии и возможность выдачи его в
эфир. Работа с материалом может
осуществляться дистанционно,
благодаря тому, что Vortex
поддерживает стандартный протокол
TCP/IP по локальным (LAN) и (WAN) крупным
сетям.
Оригинальное построение новостных
комплексов на базе аппаратуры Quantel
осуществила компания BBC.
Один комплекс (English Region) — для
регионального вещания, другой (Jupiter)
— для центрального.
BBC имеет 14 периферийных станций по
всей Великобритании, каждый из
которых выпускает собственные
региональные новостные программы.
Комплексы для подготовки новостей
состоят из аппаратуры Quantel
семейства generationQ, включающий
серверы sQServer, СНМ QСut, рабочие
станции монтажа и видеоэффектов QEdit
Pro, ПО для просмотра и выбора кадров
QView, устанавливаемое на
компьютерных терминалах и
обеспечивающее быстрый доступ к
медиаинформации сервера.
Обобщенная схема комплекса
показана на рисунке. Центральным
устройством является sQServer с
одиннадцатью рабочими терминалами,
работающими на ПО QEdit. Пять из них
представляют собой СНМ QEdit Pro на
базе РС-компьютеров,
предназначенных для сложного
монтажа. Два из них заменяют
ленточные монтажные комплексы, три
размещены в отделе новостей для
журналистов. Остальные шесть —
настольные СНМ QCut для монтажа
«всклейку» и терминалы QView для
архивирования, прямых передач,
транслирования информации по
радиоканалам и субтитрирования.
Сервер sQServer конфигурирован на
восемь портов и на 50ч сигнала MPEG-2
(4:2:2). В комплексе используется
системы автоматизации и
архивирования компании IBIS.

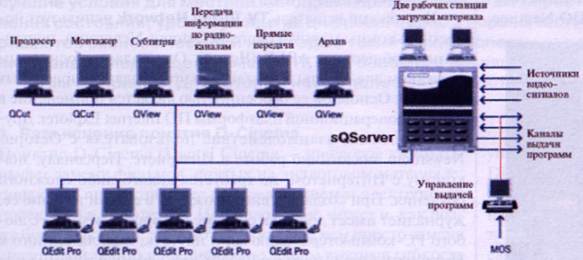

Схема новостного комплекса региональных станций BBC
Для упрощения работы с накопителями и повышения надежности работы с хранимой информацией в системах Quantel применяется технология Frame Magic. Сервер sQServer построен на сочетании вещательных и информационных принципов, что позволяет обращаться к каждому кадру хранимого материала индивидуально. Система Frame Magic постоянно следит, какая из систем монтажа использует тот или иной кадр любого видеосюжета, и не позволяет стереть из памяти использованные кадры. Неиспользованные кадры при необходимости свободно удаляются. Эта технология обеспечивает простое, прозрачное и безошибочное управление медиаматериалом.

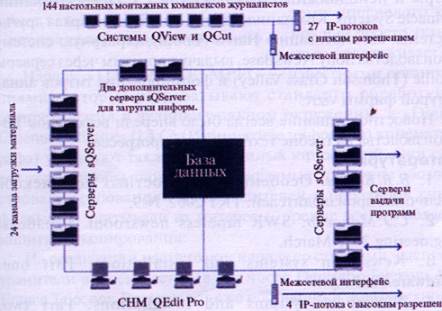

Схема новостного
комплекса BBC Jupiter (Television Centre News)
для центрального национального
вещания Великобритании
Комплекс Jupiter (Television Centre News)
для центрального национального
вещания существенно отличается от
предыдущего. Это мощное
предприятие, вещающее более 50 тыс.ч
новостей в год. Настольный терминал
журналиста обеспечивает доступ ко
всем материалам, хранящимся в
архиве, поступающим на телецентр и
монтируемым на СНМ. Необходимый
сюжет может быть просмотрен,
смонтирован и отослан коллеге или
на передачу. Все аппараты системы
используют Gigabit Ethernet и относятся к
двум областям:
загрузке/монтированию и выдаче
программ. Для загрузки и монтажа
используются шесть серверов sQServer,
обеспечивающих 500 ч видеоматериала
MPEG-2 (4:2:2) и 500 ч материала для
просмотра-браузинга с низкой
четкостью. Такого объема
информации достаточно, чтобы
поддерживать 24 ч передачи
новостного материала с
многочисленными перебивками
экстренными сообщениями. 24
серверных порта обеспечивают
загрузку материала.
Для выдачи программ используются
пять серверов sQServer. Три имеют по
восемь портов и накопитель на 24ч
материала вещательного качества
MPEG-2 (4:2:2), один четыре порта и один —
восемь, каждый с памятью на 20ч. Эти
серверы направляют подготовленные
материалы клиентам BBC News для
передачи и распространения,
региональным станциям и в систему
архивирования BBC.
| Главный
коммерческий вещатель
Финляндии MTV3 является
альтернативой государственной
компании YLE. Передатчик
компании расположен в
Хельсинки и транслирует
развлекательные программы,
новости, спорт, местные
программы. За последние два
года компания существенно
модернизировала комплексы
аппаратуры для спорта и
новостей. В состав комплекса спортивных трансляций вошли сервер VR400 и СНМ NEWSFlash-II фирмы Leitch, система автоматизации Pebble Beach System, использующая ПО Neptune. В состав новостного комплекса вошло оборудование Leitch (сервер VR400 и СНМ NEWSFlash-II) и система автоматизации OmniBus с платформой Columbus, обеспечивающей управление всей новостной системой. Важным элементом является система OmniBus Hybrow, предназначенная для просмотра видеоматериала с низкой четкостью и его монтажа на настольных терминалах. Журналисты смогут осуществить как черновой, так и чистовой монтаж, а выполненный проект может выдаваться в эфир или вводиться в СНМ NEWSFlash-II в виде ЛМР. Комментарии могут вставляться прямо на временную линейку монтажной системы для каждого видеофрагмента. В качестве источника звукового комментаторского сигнала используются телефонные сообщения и даже файлы MP3 из Интернета. В состав станции также включены СНМ NEWSFlash VR465 и VR460, предназначенные для постпроизводства. |
 Мощная СНМ Quantel QEdit Pro
Сервер sQServer компании Quantel |
Основной новостной
системой на станции является Avid iNews,
которая используется для
подготовки сюжетов, монтажа и
планирования вещания.
Журналисты вне студии монтируют
свои проекты на портативных
компьютерах Apple PowerBook, работающих с
ПО Final Cut Pro (СНМ компании Apple).
Смонтированные сюжеты вводятся в
сервер с исходным форматом DV или
поступают на дальнейшее
редактирование в СНМ NEWSFlash-II.
Отдел новостей финской компании MTV3
Индийский вещатель TV
Today Network использует новостную
компьютерную систему Octopus Newsroom,
поставленную обществом ABEX
(Чехия). Она является основным
средством для работы журналистов
при создании новостных сюжетов.
Основной ее особенностью является
применение в качестве операционной
платформы ПО Internet Explorer. Другими
словами, взаимодействие
пользователя с Octopus Newsroom аналогично
работе в Интернете. Персоналу,
знакомому с Интернетом, не
требуется какого-либо сложного
обучения. При создании
видеосюжетов в студии или вне ее,
журналист имеет доступ к системе
Octopus Newsroom c любого РС-компьютера,
включая и ноутбук, подключенного к
Интернету. Отсутствует
необходимость загрузки в компьютер
дополнительного ПО кроме Internet Explorer.
Octopus Newsroom не служит интерфейсом
человек-машина для новостного
производства. Она позволяет
управлять системами и технологиями
других производителей:
устройствами формирования графики,
СНМ, системой автоматизации. Они
интегрируются с Octopus Newsroom через
сеть с использованием протокола MOS.
Отметим, что вещатель TV Today Network
оснащен графическими станциями
фирмы vizrt, СНМ Incite Multimedia Corporation и
системой автоматизации Aveco. Система
Octopus Newsroom используется многими
вещателями Азии и Европы.
Полный текст - в № 8 журнала "ТКТ" за 2003 г.
