Быков В.В.
«Связь-Экспокомм-2003»
(сокращенный
вариант)
Очередная международная выставка систем связи, средств телекоммуникаций компьютеров и оргтехники «Связь-Экспокомм-2003» прошла в мае и занимала шесть павильонов московского Экспоцентра на Красной Пресне. Выставка состоялась уже 15-й раз и собрала около 800 фирм и предприятий. Из них 700 — отечественные. Она позволила ведущим мировым производителям телекоммуникационного оборудования представить новейшие продукты на российском рынке и укрепить деловые связи. Были представлены практически все телекоммуникационные технологии и средства связи, основные предложения посвящены системам цифровой передачи телефонных сообщений и данных, IP-телефонии, мобильной связи, сетевым технологиям, системам доступа к сетям и «последней мили», спутниковой связи. Сохранились тенденции, отмеченные в прошлогоднем обзоре выставки «Связь 2002» (ТКТ 2002, № 8). В настоящем материале рассмотрены вопросы, в той или иной степени связанные с ТВ-системами и передачей ТВ-сигналов.

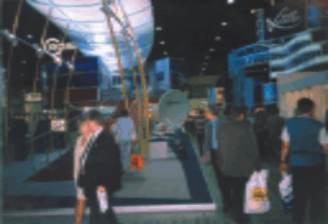

Общий вид выставки в первом павильоне
Московская
волоконно-оптическая сеть
(МВОС) впитала в себя все новейшие
технические достижения последнего
десятилетия и стала одной из
крупнейших универсальных сетей
России. Оператор сети — корпорация
КОМКОР предоставляет такие услуги
как передачу данных, IP-телефонию,
цифровое и аналоговое ТВ.
Используемая в сети технологии
синхронной цифровой иерархии (SDH) и
асинхронной передачи данных (ATM)
позволяют создать различные сети
доступа с разнообразными
протоколами и интерфейсами по ВОЛС
и медным линиям. В сети
используются цифровые потоки 155
Мбит/с, позволяющие осуществить
межстудийный обмен мультимедийной
информацией с передачей аналоговых
и цифровых сигналов SDI, ASI, AES-EBU,
Интернет-трансляции, прямые
ТВ-передачи. КОМКОР имеет
интерфейсы и шлюзы с сетями других
операторов, располагающих линиями
связи или точками присутствия в
Москве: МГТС, Центртелеком,
Ростелеком, Транстелеком, Аэроком,
Телмос, Комстар, Голден Телеком,
Роснет, Роспак, Инфотел, Релком,
Демос, Bnet, DirectNet, Reuters, Bloomberg и с
другими сетями. Узлы МВОС
располагаются на московских АТС и в
зданиях организаций, являющихся
клиентами КОМКОР. В области
цифровых коммуникаций Москва не
уступает ведущим странам мира.
Национальный оператор в области
спутниковой связи ФГУП «Космическая
связь» обладает самой крупной
в России орбитальной группировкой
из 10 геостационарных спутников
связи и вещания серий «Горизонт»,
«Экран-М» и «Экспресс-А». Они
работают в C-, Ku- и L-диапазонах, а их
зоны обслуживания охватывают
территории России, СНГ, Европы,
Азии, Африки, Северной и Южной
Америки. Предприятие «Космическая
связь» приступило к обновлению
национальной спутниковой
группировки связи и вещания
гражданского назначения. В период
до 2005 г. предусматривается создание
и запуск пяти геостационарных
спутников серии «Экспресс-АМ».
Космические аппараты создаются НПО
«Прикладная механика» им.
Решетнева в кооперации с NEC/Toshiba и
Alcatel. В состав ГП «Космическая
связь» входят центры космической
связи «Медвежьи Озера», «Дубна»,
«Владимир» и Технический центр
«Шаболовка», объединенные общей
волоконно-оптической цифровой
сетью.
VSAT-сети могут успешно
использоваться для доставки
ТВ-программ зрителям. Компания SYRUS
Systems строит спутниковые
вещательные интерактивные VSAT-сети
на оборудовании ArсLight и LinkStar фирмы ViaSat
(CША). Поступающий со спутника
цифровой поток имеет скорости от 2
до 45 Мбит/с, а обратный поток из
терминала 32-512 кбит/с. Приемный
абонентский терминал состоит из
внешнего блока с антенной
диаметром 1,2 м (диапазон Ku), ресивера
DVB-S и DVB-модулятора. Обратный канал
организуется в той же полосе
частот, что и прямой DVB-канал.
Основная задача таких систем
обеспечить широкополосный
асимметричный доступ к спутнику по
стоимости ниже, чем на
альтернативные наземные системы.
Активно заявляет о себе
международная организация
космической связи
«Интерспутник» — открытая
межправительственная организация.
Сегодня 24 страны являются членами
«Интерспутника». Организация
предлагает интегрированные услуги
связи и вещания посредством
геостационарных спутников:
телефонную связь, передачу данных и
мультимедиа-информации,
распространение национальных и
региональных теле- и радиопрограмм.
«Интерспутник» использует каналы
спутников серии «Экспресс», LMI-1
(фирмы Lockheed), EuropeStar,
спутники системы «Евтелсат».
Много решений для цифрового
ТВ-вещания представил системный
интегратор SYRUS Systems (Москва).
Компания поставляет аппаратуру и
реализует системные проекты систем
цифрового телерадиовещания и
спутниковых телекоммуникаций. SYRUS
Systems предлагает системы различных
уровней — от федерального до
регионального и корпоративного. В
настоящее время компания
разрабатывает интегрированные
системы ТВ, звукового вещания и
передачи данных в стандартах DVB-S,
DVB-C, DVB-T для ряда крупных операторов
России и СНГ, проектируются системы
MMDS и LMDS в том числе поддерживающие
двухстороннюю связь.
В день открытия выставки стенд
посетил первый заместитель
министра Российской Федерации
по связи и информатизации А.В.
Коротков, который охарактеризовал
новейшие технологии, продвигаемые
на российском ИТ-рынке МТЦ
«Студия-Сервис», как весьма
перспективные. Он отметил, что
«Студия-Сервис» — один из пионеров
в этой области. МТЦ «Студия-Сервис»
занимается этой деятельностью
более 10 лет. Представленные
«Студией-Сервис»
программно-аппаратные средства,
разработанные компаниями Reliable
Digital Solutions, Inc. и iVAST (США),
позволяют значительно расширить
возможности традиционных
видеосистем и объединить живой
Web-поток, архивирование,
транскодирование и
интерактивность с существующей у
пользователя телевизионной или
информационной системой. Сфера
применения таких средств весьма
широка: передача «видео-по-запросу»
дистанционное обучение, системы
безопасности, видеоконференции,
телевизионное IP- и интернет-вещание
и т. д. Их уникальной особенностью
является то, что информация может в
реальном времени перекодироваться
практически в любой используемый
сегодня формат — MPEG-1, -2, -4, Windows Media,
Quicktime, Real Media, Divx..
На прошедшей выставке были
представлены разработки, которые
предвещают наступление в России
цифрового ТВ-вещания. ООО
«РАТЕОС» (Москва, Зеленоград)
продемонстрировала абонентскую
приставку «Эльф» для приема
программ эфирного ТВ в стандарте
DVB-T и приемник-декодер «Актив».
Приставка «Эльф» позволяет
осуществить прием сигналов в
диапазонах МВ и ДМВ, автоматическое
определение всех разновидностей
сигналов DVB-T, запоминание и
редактирование 200 каналов.
Профессиональный приемник-декодер
«Актив» стандарта DVB/MPEG-2 выполняет
все функции, необходимые для
демодуляции,
демультиплексирования и
декодирования сигналов цифрового
ТВ стандарта 4:2:0 и формирования
сигналов изображения и звука.
Приемник оборудован слотом Common
Interface (DVB-CI) для подключения модулей
условного доступа. «Актив»
допускает одновременную установку
до трех входных и до шести выходных
интерфейсов: входного спутникового
интерфейса DVB-S, входной
параллельный SPI-интерфейс
транспортного потока (уровни LVDS),
входной и выходной
последовательные ASI-интерфейсы
транспортного потока (выходной —
после десклемблера).
Абонентская приставка «Эльф» для приема программ эфирного ТВ в стандарте DVB-T (слева) и профессиональный приемник-декодер «Актив» (справа). На приемнике демонстрируется плата для приема цифрового ТВ, которая устанавливается в телевизоры
Телевизионный кодек TLS4000TV представила фирма «Телеком-ЛС» (НИИР, Москва). Кодек обеспечивает передачу полного цветового ТВ-сигнала SECAM/PAL и четырех сигналов звукового сопровождения по каналам аналоговых и цифровых РЛЛ и ВОЛС в составе цифрового потока от 8,4 до 34,4 Мбит/с. Кодер и декодер TLS4000TV вместе с блоками TLS3402D и TLS3402М образуют комплекс, обеспечивающий передачу полного цветового ТВ-сигнала в N-потоках (N=4ѕ8) по 2,048 Мбит/с. Это позволяет передавать ТВ-сигнал в системах SDH без дополнительных мультиплексоров. Поступающий аналоговый ТВ-сигнал дискретизируется по схеме 4:2:2. На вход может подаваться и цифровой сигнал в формате D1 (SDI). Входные интерфейсы соответствуют Рекомендациям 601 и 656 МСЭ-Р. Кроме того, кодек позволяет передавать в цифровом потоке видеосигналы форматов S-VHS и VHS с выхода видеокамеры или ВМФ. Прибор выполнен на импортной элементной базе.
ЛОНИИР представил аппаратуру цифровой передачи сигналов телевидения. В составе стойки: «кодер ЦТВ-К», приемник-декодер «ЦТВ-ПДК», мультиплексор «ЦТВ-МТП» и демультиплексор «ЦТВ-ДМТП» стандарта DVB/MPEG-2
МНИТИ представил мобильный мини-телецентр (ММТЦ), который предназначен для оперативной подготовки и эфирной трансляции ТВ-программ в стандартах ТВ-вещания B, G, D, K по системам SECAM и PAL. ММТЦ обеспечивает формирование и трансляцию ТВ-изображения от собственных источников (видеокамер, ВМФ, спутникового тюнера), формирование с помощью ноутбука титров, воспроизведение CD формата MPEG-4, DVD, Видео-CD, работу видеомагнитофона с видеокассетами mini-DV, VHS, S-VHS. В состав ММТЦ входят министудия, всеканальный ТВ-передатчик, включающий в себя модулятор и усилители мощности МВ- и ДМВ-диапазонов, спутниковый антенный пост, передающие антенны на телескопической антенной мачте и агрегат автономного электропитания. Может включаться и станция нелинейного монтажа.
На стенде МНИТИ. В
центре — мобильный мини-телецентр,
справа — аналогово-цифровой
телевизор TV-DVB-T
Системы видеоконференцсвязи предлагали компании «Открытый мир», «БизнесМедиа», «Стел-Компьютерные системы» (Москва). Возможность оперативного обмена разнообразной информацией (изображениями, речью, данными, документами в визуальной форме) в сочетании с широким распространением сетей передачи данных делают видеоконференции все более популярными. Среди оборудования, поставляемого компанией «Открытый мир», имеется широкий спектр устройств видеоконференцсвязи, разработанных фирмами Aethra, VCON Videoconferencing, Tandberg и позволяющих использовать IP- и ISDN-сети. Эксклюзивным дистрибьютором VCON Videoconferencing является фирма «Стел-Компьютерные системы». Она предлагает полный набор персональных и групповых терминалов для построения мультимедийных сетей видеоконференцсвязи. Реализация терминалов на базе PC-платформ позволяет создавать оптимальные по критерию цена/качество решения.
Терминал системы видеоконференцсвязи Falcon фирмы VCON, поставляемый компанией «Стел-Компьютерные системы». Это система групповой видеоконференцсвязи для работы в IP- и ISDN-сетях. Возможна работа с одним или двумя телевизорами или ВМФ
На выставке были представлены
системы отображения
видеоинформации. На эффектном
стенде компании CTC CAPITAL
демонстрировалось несколько
видеопроекторов. Среди них был
проектор SANYO PLC-XP46 cо световым
потоком 4100 ANSI-лм, прогрессивной
разверткой, позволяющий
использовать экран размером до 16 м.
Новый мощный видеопроектор SANYO PLC-XF45
со световым потоком 10000 ANSI-лм для
экранов до 25 м позволяет создавать
видеотеатры больших размеров. Для
увеличения яркости проецируемого
изображения могут одновременно
использоваться два таких
проектора. Изображение будет иметь
высокую яркость и насыщенность при
нормальной освещенности в
помещении. На стенде CTC CAPITAL
демонстрировались также
плазменные панели JVC GM-P420PCE и GD-V500PZU.
Последний с диагональю экрана 50"
обеспечивает контраст 3000:1,
формируя яркое насыщенное
изображение.
Новую ультратонкую систему
обратной проекции Digital Signage DDP60
(Mitsubishi VS-60XT20U) представила компания
Polymedia. Система разработана
специалистами фирмы Mitsubishi Electric.
Применяя в оптическом тракте
нелинейные асферические элементы и
линзу Френеля для экрана,
разработчикам Mitsubishi удалось
уменьшить глубину модуля до 26 см
при формате изображения 120х90 см.
Проекционные панели могут
стыковаться в неограниченном
количестве по горизонтали и в два
ряда по вертикали для получения
единого изображения. В проекторе
используется лампа с потреблением
энергии 0,5 кВт/ч. Digital Signage DDP60 —
универсальное средство
отображения информации для
развлекательных центров,
аэропортов, вокзалов.
Полный текст - в № 8 журнала "ТКТ" за 2003 год
